Dettagli:
|
Nome: | Riempitrice per capsule completamente automatica con controllo PLC 150000 capsule/ora | Applicazione: | Polvere |
---|---|---|---|
Vestito per le dimensioni della capsula: | 00#-5# e capsula di sicurezza A-E | Il peso: | 1500 kg |
Dimensione: | 1100×120×2000 mm | Alimentazione elettrica: | 380/220V 50Hz |
Potere totale: | 8KW | Parola chiave: | Macchina di riempimento della capsula Macchina di rifornimento automatica della capsula |
Evidenziare: | Riempitrice per capsule di controllo PLC automatica,riempitrice per capsule da 150000 capsule/ora,riempitrice per capsule da 50Hz |

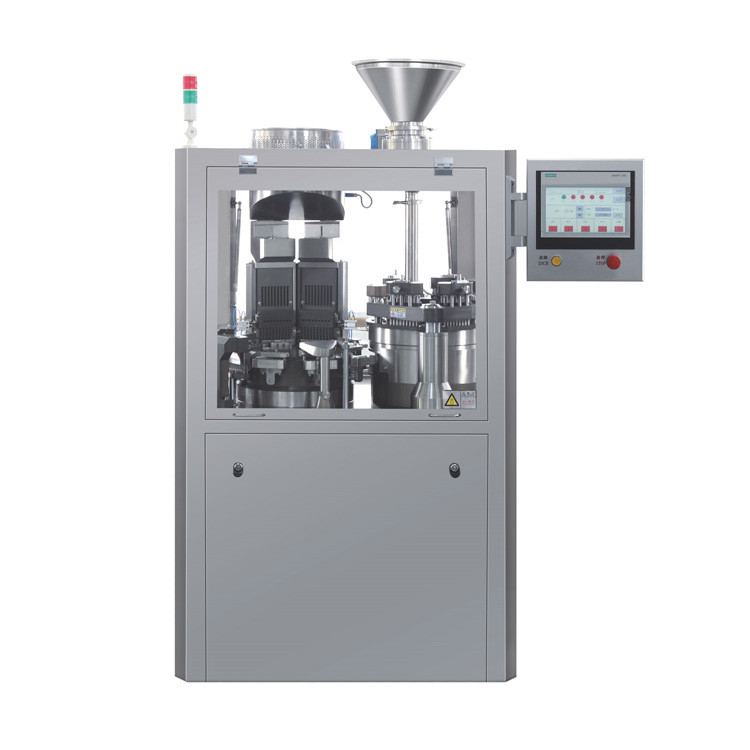

Riempitrice per capsule completamente automatica con controllo PLC 150000 capsule/ora
Descrizione del prodotto della riempitrice per capsule
La riempitrice automatica di capsule SED-2500J-B prodotta dalla nostra azienda è il prodotto innovativo della terza generazione dopo molte volte di innovazioni e miglioramenti.
Il nuovo prodotto è dotato di tecnologie avanzate e configurazione perfetta.Non solo copre tutte le funzioni e gli effetti della macchina per il riempimento di capsule domestiche dello stesso modello, ma ha anche cinque innovazioni, tre delle quali hanno ricevuto il certificato di brevetto del modello di utilità dall'amministrazione nazionale della proprietà intellettuale, RPC all'11 maggio , 2016.
L'innovativa riempitrice automatica di capsule NJP-1200C, le cui prestazioni e qualità hanno raggiunto il livello più alto nell'industria nazionale, ha superato l'ispezione del Centro di ispezione della qualità del prodotto di Zhejiang Packaging Machinery.
Parametri del prodotto della riempitrice per capsule
Modello: |
SED-2500J-B |
Capacità: |
150000 capsule/ora |
Macchina adatta per: | Dimensione della capsula da #00 a 5 Capsula di sicurezza AE |
Alimentazione elettrica: | 380V 50Hz (può essere modificato in base alle proprie esigenze) |
Consumo energetico: |
8KW |
Standard di rumore: | ≤75dB(A) |
Il peso: |
1500 kg |
Dimensione complessiva: |
1100×120×2000 mm |
Principio di funzionamento della riempitrice per capsule
Il principio di funzionamento della riempitrice automatica di capsule è diviso in due parti, che sono il movimento della capsula e il riempimento del medicinale:
1. Movimento della capsula
Durante il processo di riempimento della macchina riempitrice intermittente di capsule, il movimento della capsula dipende dalla scatola di indicizzazione per la rotazione intermittente e discontinua.Il volume di riempimento della capsula è determinato principalmente dal volume del dosaggio
foro del disco.La capsula cava si trova nella tramoggia della capsula, la scheda principale si muove su e giù, la capsula entra nella scanalatura di guida della capsula per gravità, quindi la forcella orizzontale e il tappo verticale fanno salire il cappuccio della capsula e il
corpo della capsula verso il basso nei moduli superiore e inferiore.Il corpo della capsula e il cappuccio della capsula vengono separati sotto l'azione del dispositivo, quindi il modulo entra nella stazione di riempimento della polvere.
2. Riempimento di farmaci
Il sensore nell'anello di tenuta della polvere controlla l'asta di alimentazione della vite sopra di essa e il medicinale viene aggiunto continuamente per rendere costante l'altezza della polvere nell'anello di tenuta della polvere.posizione, spingere la colonna del farmaco nel corpo della capsula.Dopodiché, esso
entra a sua volta nel rifiuto della capsula, nel bloccaggio della capsula, nello scarico della capsula finita, nella stazione di pulizia del modulo, quindi entra in un nuovo ciclo di stazione e il ciclo ricomincia ancora e ancora.
Caratteristiche principali della riempitrice per capsule
1. L'apertura e il bloccaggio della capsula possono essere controllati automaticamente, il che è sicuro e conveniente.
2. Dotato di sistema di controllo inching, che rende facile e conveniente la pulizia, il carico e lo scarico degli stampi superiori e inferiori.
3. Dotato di sistema di sicurezza per il controllo del cancello e sistema di sicurezza per guasti meccanici, che fornisce funzioni di allarme e spegnimento automatici.
4. L'allarme automatico e lo spegnimento verranno attivati in caso di mancanza di capsula vuota o polvere.
5. Ricche funzioni progettate sull'HMI, comprese le funzioni di conteggio e visualizzazione durante la produzione, ed è in grado di collegarsi alla stampante, se necessario, per stampare informazioni tra cui data di produzione, numero di lotto, quantità, ecc.
6. La camera di separazione delle capsule è azionata dal binario di guida della guarnizione, che può impedire l'ingresso di capsule difettose e polvere nella camera durante la diffusione delle capsule, garantendo la stabilità del funzionamento.
7. Gli alberi della capsula che assorbono, spingono, bloccano, così come il rifiuto della capsula difettosa sono tutti sigillati con due strati di anello di tenuta, tra cui il primo sigillo adotta la gomma nitrilica butadiene (NBR) per impedire la perdita di lubrificazione e il secondo utilizzo di tenuta anello di tenuta in gomma siliconica importato (SIL) per impedire alla polvere di entrare nei cuscinetti, che ha risolto efficacemente il problema del danneggiamento dei cuscinetti e dell'inceppamento dell'albero a causa della perdita di polvere.
8. I due alberi orizzontali del giradischi completamente chiuso ad alta precisione adottano cuscinetti senza olio PTFE, che sono sigillati con anello di tenuta in gomma siliconica importata (SIL) per impedire alla polvere di entrare nella stanza interna del giradischi, garantendo la precisione di funzionamento del giradischi , senza bisogno di mantenere e aggiungere lubrificazione in modo permanente.
9. Le camme del piano funzionano in modalità a doppia rotaia, dove i due assi si esauriscono separatamente.Può migliorare la precisione dell'operazione e nel frattempo eliminare la possibilità di collisione tra lo stampo inferiore e il disco di dosaggio.
10. Lo splitter a camma ad alta precisione utilizza la testa di divisione ottica della Zeiss tedesca.Il mandrino divisore è lavorato tutto in una volta nel CNC, il che ha assicurato la divisione accurata del piatto rotante e del disco dosatore mentre la macchina funziona velocemente, garantendo così la precisione del riempimento.Una maggiore precisione del divisore a camme garantisce inoltre una maggiore durata della macchina.
11. Le camme operative sono tutte lavorate con trattamento di carburazione e tempra 20crmoti, quindi lavorate contemporaneamente in una rettificatrice CNC, che ha garantito l'accuratezza e l'unità delle camme e ha fornito una maggiore durata.
Esposizione del prodotto della riempitrice per capsule
Applicazione della riempitrice per capsule
