Macchina confezionatrice blister piatta in plastica morbida per servomotore

1.Introduzione

Questo modello adotta processore PLC, modulo di temperatura, servo motore principale, controllo dell'interfaccia uomo-macchina, automazione dell'altezza di funzionamento dell'attrezzatura, funzioni complete, grande spazio di espansione,può essere dotato di dispositivi speciali personalizzati in base alle esigenze dell'utente. si applica alla confezione in blister in carta-plastica o in plastica-plastica di tovagliolo da gola usa e getta, maschera, siringa, set per infusione, tubo per infusione e garza.,siringa, alimentatore automatico, stampante flessibile on-line, sistema di rilevamento visivo.

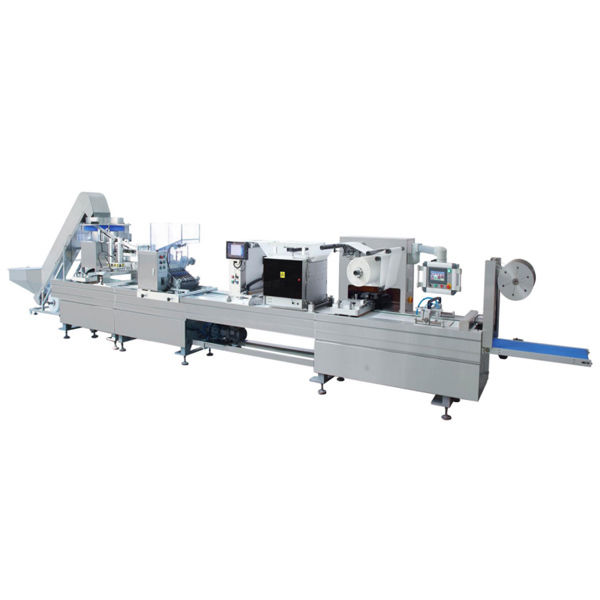

2.Apparizione dell'apparecchiatura

3.Affidabilità

3.1La stabilità della trazione guidata da un servomotore è affidabile

3.2Assicurare la distanza centrale di ciascuna colonna: utilizzare una macchina speciale e lavorare quattro fori contemporaneamente.

3.3Garanzia pneumatica: devono essere utilizzate bombole di produzione a punto fisso e parti pneumatiche di marchi famosi (cfr. elenco di configurazione).

3.4Garanzia del sistema elettrico: devono essere utilizzati componenti elettrici di marca nota (vedere elenco di configurazione).

3.5Garanzia dell'igiene della produzione: aspetto in acciaio inossidabile, acciaio inossidabile e PVC non tossico sono utilizzati per la superficie di contatto con iniezioni e farmaci.

4.Diagramma strutturale

5.Specifiche e strutture dei vari componenti

5.1Il meccanismo è semplice, leggero e facile da trasportare.

5.2L'azionamento principale prende il servomotore come potenza, riduce la velocità attraverso la scatola di decelerazione, spinge la catena di fissaggio per fissare la trazione di passo della membrana inferiore,e ogni cilindro collabora con l'azionamento per fare il movimento periodico.

5.3Meccanismo di movimento principale

5.3.1I principali componenti dell'alimentazione a pellicola inferiore: motore di alimentazione, braccio oscillante, rullo di alimentazione (alluminio Φ 40) ecc.

5.3.2Funzione: spedire la membrana inferiore in anticipo per risparmiare forza sulla catena di trazione.

5.3.3Meccanismo di stampaggio e di sigillamento termico: composizione principale: telaio in acciaio al carbonio, cilindro, colonna guida (GCr15Φ25), cuscinetto lineare, telaio dello stampo, stampo intercambiabile (alluminio), ecc.

5.3.4Il meccanismo di taglio è costituito principalmente da: piattaforma, tamburo in acciaio al carbonio, cilindro di controllo, cilindro senza barre, tagliatore e così via.

5.3.5Componenti principali del meccanismo di trazione: ruota dentata, catena di fissaggio (acciaio inossidabile), ecc.

5.3.6Meccanismo di produzione e raccolta dei rottami: nastro trasportatore (PVC non tossico), bobina (acciaio al carbonio), spazzola a rulli (PVC) e così via.

5.4La regolazione della posizione dello stampo è composta principalmente da ruota manuale, set di ingranaggi a busta, vite (acciaio al carbonio), ecc.

5.5Meccanismo di stampa (facoltativo) composizione principale: motore a corrente continua, tamburo di stampa (acciaio inossidabile), raschiatore in PVC, matrici di gomma e così via.

5.6Casella elettrica: il materiale della casella elettrica è SUS304, con uno spessore di 1,2 mm.

5.7Aspetto: il corpo del pacco con uno spessore di 1,2 mm SUS304 nel suo complesso ha una posizione sgradevole, pertanto la porta deve essere posizionata nella posizione in cui è necessario regolare.

6.Caratteristiche principali di ciascun meccanismo di posizione dell'apparecchiatura

6.1Pre riscaldamento della membrana inferiore: la piastra di riscaldamento si adatta strettamente alla membrana inferiore di riscaldamento, l'efficienza di riscaldamento è elevata, la piastra di riscaldamento viene separata automaticamente durante la trazione.

6.2Modellazione in PVC: stampo superiore e inferiore da stampo di blocco azionato da cilindro, anello di sigillamento per garantire nessuna perdita, vero stampaggio ad aria.

6.3Sigillamento termico: l'azione del cilindro sigilla gli stampi superiori e inferiori, e lo stampo superiore viene riscaldato con tampone del cilindro. Sigillamento reticolare della matrice superiore e inferiore. Buona tenuta.

6.4Meccanismo di regolazione: ciascun meccanismo della scatola a stampo può regolare le posizioni sinistra e destra sul supporto.

6.5Posizionamento dello stampo: posizionamento della piastra a pressione, facile da usare, facile da sostituire.

6.6Blocco di taglio: taglio del cilindro dell'asse, facile regolazione della posizione.

6.7Dispositivo di stampa: stampa a rulli, stampa sincrona, può risparmiare sui costi di consumo.

7.Macchinevantaggi

7.1Il corpo dell'apparecchiatura è di fusione e l'assorbimento delle vibrazioni non è deformato.

7.2La catena sandwich è di riserva e i movimenti di apertura e chiusura sono controllabili in posizione, che soddisfa gli standard europei e americani;

7.3Per i prodotti di dimensioni standard come le siringhe, gli stampi di stampaggio e di tenuta termica sono sostituiti con l'estrazione a cassetto, il telaio dello stampo non deve essere smontato,e il telaio dello stampo non deve essere sostituito per stampi a diversi tempi.

7.4 Mdesign di posizionamento dei perni del molino inferiore, il posizionamento della sostituzione è semplice e rapido per evitare gli inconvenienti causati dalla fissazione della vite.

7.5 TLe posizioni di taglio e di taglio sono tutte dotate di ruote manuali esterne che possono regolare facilmente la posizione e sono adatte per stampi con diverse marce.

7.6La piastra di riscaldamento in alluminio con fusione integrale uniforme del layout del tubo viene utilizzata in modalità di riscaldamento, che ha un riscaldamento uniforme e una lunga durata di vita ed evita gli svantaggi del tubo di riscaldamento.

7.7Il taglio trasversale può essere flessibile taglio a denti da sega o tipo bisturi, e la manutenzione e la regolazione sono convenienti.

7.8 TIl sistema di allineamento del cursore utilizza Bonner, USA, che è accurato e affidabile.

7.9Il modulo di temperatura Mitsubishi viene utilizzato per il controllo della temperatura, con alta precisione, ed è conveniente per realizzare l'esportazione di dati e collegare il sistema MES.

7.10 TIl sistema di alimentazione automatico della siringa utilizza una cintura sincrona a piattaforma a catena per evitare gli inconvenienti del graffio e della stampa del contenuto.
