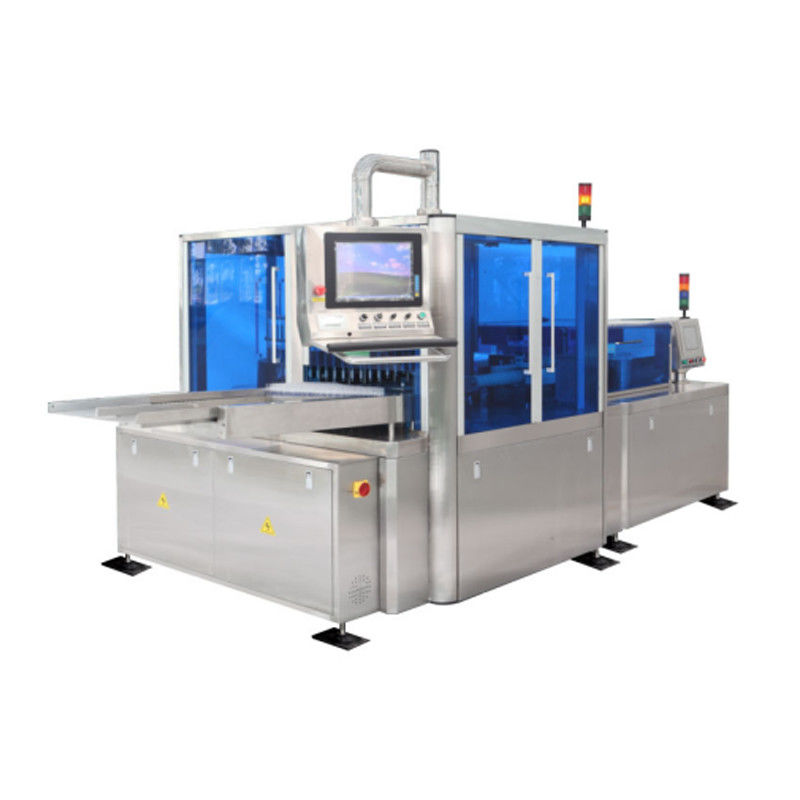

Macchina di ispezione delle fiale completamente automatica

Visualizzazione del prodotto della macchina di ispezione

L'apparecchiatura è utilizzata principalmente per il rilevamento di oggetti estranei nell'industria farmaceutica.con specifiche applicabili che vanno da 1 ml a 20 mlLa parte di rilevamento delle perdite rileva le perdite del contenitore.e l'accuratezza teorica del rilevamento raggiunge 0.1um; richiedere che la conduttività della soluzione di farmaco sia superiore a 5us/cm (alcuni libri affermano che la conduttività della soluzione di farmaco deve essere superiore a questo valore).

Parametri del prodotto della macchina di ispezione

Principio di funzionamento

Dopo che l'oggetto rilevato è stato inviato al nastro trasportatore, viene trasportato dal nastro trasportatore attraverso un verricello alla ruota di alimentazione della bottiglia,e quindi trasportato al sedile corrispondente della bottiglia nell'area di ispezione del giradischi dalla ruota di alimentazione della bottigliaLa testa di pressione corrispondente preme l'oggetto rilevato attraverso la camma superiore, in modo che la testa di pressione, l'oggetto rilevato e il sedile della bottiglia siano in linea retta.L'oggetto rilevato e la testa di pressione corrispondente e il sedile della bottiglia ruotano con il giradischiQuando raggiunge la posizione di rotazione della bottiglia, il motore di rotazione della bottiglia ruota a grande velocità il sedile della bottiglia corrispondente dell'oggetto rilevato.causando la rotazione dell'oggetto rilevato ad alta velocità. prima di entrare nel rilevamento fotoelettrico, il corrispondente albero di rotazione della bottiglia dell'oggetto rilevato viene frenato dal freno,causando l'interruzione della rotazione dell'oggetto rilevato mentre il liquido all'interno della bottiglia continua a ruotareIn questo momento, l'oggetto rilevato entra nell'area di rilevamento fotoelettrico e la fonte luminosa risplende continuamente sull'oggetto rilevato.La telecamera industriale scatta foto ad alta velocità dell'oggetto rilevatoSe ci sono impurità nel liquido all'interno dell'oggetto rilevato, possono essere determinate confrontando più fotogrammi di immagini.Le immagini catturate dalle telecamere industriali possono anche determinare se il livello del liquido soddisfa i requisiti.

L'oggetto rilevato passa attraverso più serie di zone di rilevamento fotoelettrico.l'oggetto rilevato sarà considerato un prodotto non conformeQuando l'oggetto rilevato sta per muoversi verso la ruota di distribuzione della bottiglia, la testa di pressione corrispondente dell'oggetto rilevato viene rilasciata dalla camma superiore,e l'oggetto rilevato entra nella ruota di distribuzione della bottigliaLa ruota di distribuzione del flacone è collegata alla vite di rilevamento delle perdite e il medicinale viene trasportato alla vite di rilevamento delle perdite.Con la collaborazione della recinzione di torsione di alimentazione della bottiglia e la viteIn questo caso, il medicinale viene trasformato da uno stato verticale a uno stato orizzontale, quindi viene testato per la sigillatura attraverso oscillazione e quattro stazioni di rilevamento di perdite.Qualsiasi stazione di rilevamento delle perdite che rileva un prodotto non conforme è chiamato prodotto non conformeDopo aver attraversato il recinto di torsione della bottiglia, il medicinale viene trasformato da uno stato orizzontale in uno stato verticale.che utilizza il principio dell'aspirazione a vuoto per rasare i rifiutiLa pompa a vuoto fornisce il vuoto; il sistema di controllo consegna il farmaco al canale corrispondente in base ai risultati dell'ispezione della lampada e del rilevamento delle perdite.Se il risultato della rilevazione delle perdite è superiore a quello dell'ispezione della lampada, vale a dire, il farmaco viene giudicato come rottame dalla stazione di rilevamento delle perdite, quindi il farmaco viene trasportato nel canale di rottami per il rilevamento delle perdite.
