Macchine per l'ispezione automatica della luce farmaceutica

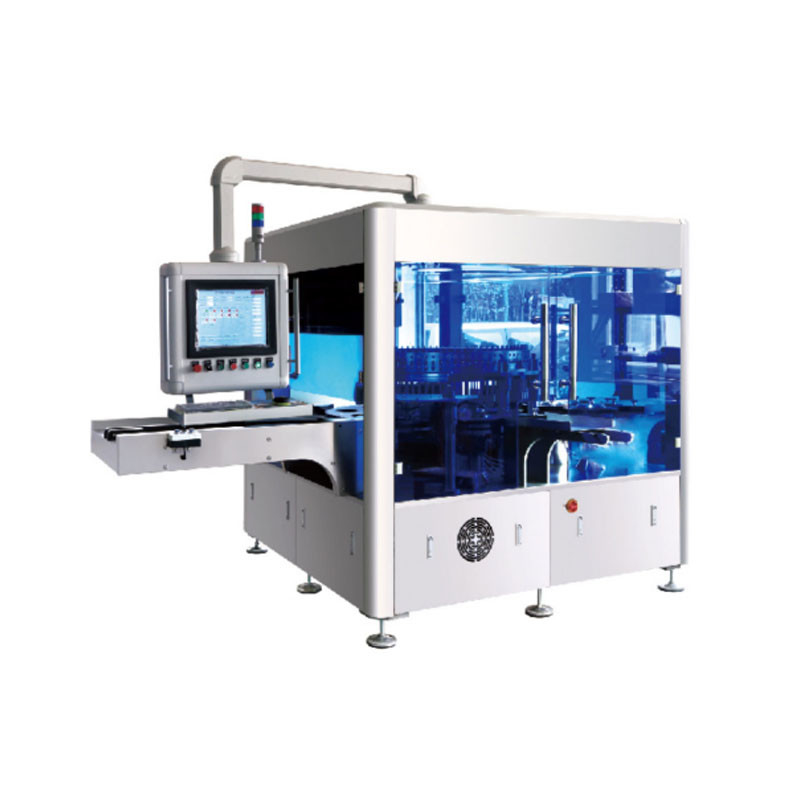

Visualizzazione del prodotto della macchina per l' ispezione delle fiale

The automatic light inspection machine uses machine vision technology and automatic control principles to make the inspected products rotate at a high speed and brake instantaneously through mechanical methodsEsso utilizza uno speciale sistema di sorgente luminosa e una sofisticata telecamera industriale ad altissima velocità per ottenere immagini del prodotto ispezionato.L'algoritmo di elaborazione dell'immagine, sviluppato da me stesso, confronta, calcola e analizza le immagini. I prodotti non qualificati rilevati vengono respinti dall'attuatore del sistema di controllo automatico.

Questa serie di apparecchi è composta principalmente dalle seguenti parti:

Componenti principali:

1) Parte di alimentazione della bottiglia: il prodotto da ispezionare viene trasferito dal nastro trasportatore di alimentazione della bottiglia al quadrante di alimentazione della bottiglia e quindi al tavolo rotante di ispezione.

2) Parte di ispezione: il prodotto ispezionato ruota ad alta velocità ed è ispezionato da molteplici fonti di luce speciali per formare immagini multiple da confrontare e identificare dal sistema di lavorazione.

3) Parte di scarico della bottiglia: dopo l'ispezione, il quadrante di scarico utilizza il principio di Bernoulli per portare i prodotti qualificati e non qualificati rispettivamente nei vassoi di raccolta.

I prodotti da ispezionare, disposti in modo ordinato, entrano nella ruota della stella di alimentazione in modo ordinato e regolare sotto l'azione del nastro trasportatore.e la ruota della stella di alimentazione li spinge ad entrare nella piastra di controllo. I prodotti da ispezionare vengono ruotati ad alta velocità sul supporto della bottiglia a rotazione continua e passano successivamente attraverso più stazioni di ispezione.i prodotti rotanti ad alta velocità vengono frenati immediatamente con un meccanismo di frenatura brevettato speciale;, mentre il liquido nella bottiglia continua a ruotare ad alta velocità.e le telecamere industriali prendono foto dei prodotti ad alta velocità, formando immagini multiple per il sistema di elaborazione da confrontare, analizzare e giudicare.per il sistema di scarico e di rigetto successivoIl meccanismo di rigetto invia le bottiglie qualificate e non qualificate rispettivamente al vassoio del prodotto qualificato e al vassoio del prodotto non qualificato.

Questa serie di macchine per l'ispezione luminosa utilizza telecamere industriali ad alta risoluzione per ingrandire decine di volte i prodotti ispezionati.che sono più visibili e quindi la precisione dell'ispezione è molto superiore a quella dell'ispezione luminosa manualeL'intera macchina è controllata da un controllore di movimento, con corrispondenti allarmi di rilevamento, controllo e guasto.che facilita l'utilizzo delle tecnologie dell'informazione per il monitoraggio remoto da parte dei dirigentiLe potenti funzioni software rendono più convenienti l'impostazione dei parametri, la correzione e l'espansione delle funzioni.

Questa serie di apparecchi di ispezione luminosa può rilevare briciole di vetro, briciole di alluminio, briciole di gomma, capelli e altri oggetti estranei nei liquidi orali, nonché ghiandole difettose,per garantire la rimozione accurata dei prodotti non qualificati. Rispetto all'ispezione manuale a luce, migliora notevolmente la velocità e la precisione dell'ispezione, evita l'instabilità dell'ispezione manuale e realizza un'ispezione di alta qualità dei prodotti.I metodi e le norme di ispezione sono equilibrati e unificati, e i prodotti non qualificati sono completamente impediti di entrare sul mercato, il che libera effettivamente risorse umane.I vantaggi di prezzo incomparabili rendono questa serie di prodotti con enormi vantaggi economici e sociali, e hanno una vasta prospettiva di mercato.



Principali vantaggi

• Siamo professionisti nella produzione di macchine automatiche di ispezione della luce (lineare automatica, automatica rotativa) e macchine semiautomatiche di ispezione della luce.
• Il nostro software ha diritti di proprietà intellettuale indipendenti.
• Prima che le bottiglie entrino nel giradischi di ispezione, le bottiglie sono sottoposte a controllo da 3 telecamere, quindi l'effetto di ispezione è molto migliore.le bottiglie con testate non qualificate sono respinte per evitare che nel giradischi di ispezione le bottiglie si rompano a causa di crepe nelle testate, che influenzano l'ispezione.
• Sistema gerarchico di menu, solo l'amministratore può impostare e modificare i parametri, evitando la possibilità di malfunzionamento e modifica dei parametri da parte degli operatori.
• Le immagini dei prodotti non qualificati vengono salvate, il che è conveniente per gli utenti per analizzare i problemi al fine di migliorare il processo.che sia conveniente per il monitoraggio on-line.
• I parametri di ispezione possono essere impostati liberamente e salvati in base alle esigenze del cliente.
• I servomotori importati sono utilizzati come forza motrice per garantire la precisione del funzionamento delle apparecchiature.
• La cintura centrifughe adotta marchi ben noti ed è altamente resistente all'usura.
• L'interfaccia di funzionamento può visualizzare efficacemente lo stato di funzionamento di ciascuna telecamera, garantendo così la sicurezza dell'ispezione del prodotto.
• Il sistema di controllo elettrico adotta il regolatore di movimento Omron, ogni motore può produrre in modo indipendente e accurato e la posizione del movimento è accurata senza lussazioni.Questo evita efficacemente il blocco del segnale e il ritardo causato dal tradizionale PLC che attiva i segnali attraverso il sensore fotoelettrico, e raggiunge la costanza della velocità di tracciamento e la non deviazione a livello di millisecondi delle immagini scattate con le telecamere,che porta a un notevole miglioramento dell'effetto di ispezione e della stabilità dell'attrezzatura.
• È possibile impostare il feedback delle informazioni sul guasto della macchina.
• L'interfaccia di comunicazione riservata può facilitare la diagnosi remota dei guasti.
• I contenitori per bottiglie per centrifughe sono realizzati in materiale in lega ad alta resistenza, che non deve essere sostituito entro 2 anni di normale funzionamento, il che consente di risparmiare notevolmente i costi di utilizzo e manutenzione.
• L'illuminazione della sorgente luminosa, lo stato della fotocamera e lo stato di rotazione della bottiglia centrifuga sono monitorati in tempo reale.e un allarme sarà innescato per fermare la macchina allo stesso tempo.
• L'altezza dell'intera macchina è perfettamente adatta alle normali operatrici.

ProdottoParametri della macchina per l'ispezione dell'ampolla

Caratteristiche principali

• I componenti di trasmissione, il sistema di imaging e il sistema di controllo adottano marchi stranieri ben noti, con prestazioni stabili.
• L'alimentazione e lo scarico delle bottiglie utilizzano il meccanismo del principio Bernoulli della ruota stellare e il tasso di bottiglie rotte è basso.
• Il software di analisi delle immagini è stato ripetutamente ottimizzato e testato, con una buona ripetibilità e un'elevata affidabilità.
• Ispezione a 3 canali, tasso di mancato controllo è basso.
• L'impostazione dei parametri è semplice, gli utenti possono utilizzare la macchina dopo un breve periodo di formazione.
• Più di 50 specifiche e parametri diversi possono essere memorizzati.
• Dotato di interfaccia di comunicazione, che può realizzare la diagnosi a distanza.
• La sensibilità dell'ispezione può essere regolata in base alle esigenze del cliente.
• Sistema software continuamente ottimizzato, interfaccia di funzionamento amichevole.
• La sensibilità e i parametri di ispezione possono essere facilmente impostati per soddisfare le esigenze degli utenti.
• Il tasso medio di rottura delle bottiglie dell'intera macchina è inferiore allo 0,02%.
• Un'interfaccia di comunicazione è riservata per realizzare il monitoraggio remoto e fornire servizi tecnici online a distanza gratuiti.
• Le immagini dei prodotti non qualificati vengono salvate e possono essere consultate online per consentire agli utenti di effettuare statistiche e di adeguare i processi.
• Sistema di autocontrollo in stato di funzionamento (quando i punti di funzionamento importanti non funzionano, la macchina avvierà automaticamente l'allarme).
• Il funzionamento dell'apparecchiatura deve non solo soddisfare le esigenze di efficienza dell'ispezione luminosa del prodotto, ma anche garantire la qualità del prodotto dopo l'ispezione luminosa.La velocità di ispezione e la sensibilità dell'apparecchiatura possono essere regolate entro un certo intervallo in base alle esigenze dell'utente.
• Introduzione: dopo che le bottiglie sono state caricate dall'apparecchiatura a monte o dal giradischi, questa macchina può essere collegata in modo completamente automatico e stabile all'apparecchiatura a monte o al giradischi,non causano danni fisici ai prodotti.
• Dopo il carico delle bottiglie, la macchina trasporta automaticamente le bottiglie per un controllo luminoso attraverso un nastro trasportatore o altri mezzi.e è progettato per impedire che le bottiglie cadano e ridurre al minimo la compressione, graffi e urti. La posizione di trasporto è accurata e la velocità di trasporto può essere regolata.
• Ispezione dei campioni: i campioni possono essere completamente ruotati prima dell'ispezione per sospendere e spostare gli oggetti estranei, in modo che gli oggetti estranei siano relativamente concentrati e facilmente rilevabili,e prodotti con volume di riempimento non qualificato possono anche essere rilevati.
• In diverse stazioni possono essere rilevati oggetti estranei diversi e la velocità di ciascuna stazione può essere regolata individualmente.
• Durante il processo di ispezione, i prodotti difettosi e quelli qualificati possono essere separati automaticamente.
• Il rapporto di efficienza della prova knapp (metodo del fattore di qualità) è superiore a 1.
• Il confronto tra ispezione di lotti da parte di uomini e macchine e i dati relativi all'attrezzatura sono migliori dell'ispezione manuale.
• Sistema di controllo: l'apparecchiatura adotta un sistema di controllo automatico PLC, con un programma di protezione con password a 3 livelli, che può impedire la modifica arbitraria dei parametri.Il sistema può funzionare automaticamente secondo i parametri impostati, e può inserire e memorizzare le informazioni sul prodotto, tra cui il modello dell'apparecchiatura, il numero dell'apparecchiatura e il nome del prodotto, il numero del lotto, la data di produzione, la data/ora di inizio e fine dell'operazione e gli operatori.Numero di bottiglie riempite e scaricate, il numero di rifiuti e il numero e la classificazione dei rifiuti possono essere registrati e salvati.
• Sostituzione degli stampi: l'apparecchiatura può adattarsi a prodotti di specifiche diverse cambiando gli stampi.e gli stampi di varie specifiche sono chiaramente contrassegnati e distinti.
• Equipaggiato con procedure di processo di ispezione della luce verificate ed efficaci.
• Facile da utilizzare e da mantenere e può prevenire errori e contaminazione incrociata.
• I dati di processo in caso di allarme sono memorizzati e stampati come dati di funzionamento.
• Con funzione di archiviazione automatica, può memorizzare i dati di sistema per un mese e può selezionare e registrare automaticamente i dati di funzionamento frequenti durante il processo di funzionamento continuo previsto.Il tempo di ogni fase di elaborazione verrà automaticamente accumulato come dati operativiI dati possono essere esportati o stampati.
• Quando l'apparecchiatura viene avviata, è possibile impostare e registrare la data/ora, le informazioni sul prodotto, ecc.
• I parametri di funzionamento dell'apparecchiatura possono registrare continuamente i vari parametri e le condizioni di funzionamento dell'apparecchiatura.
